Combinatorial Logic Circuit 조합 논리 회로
![](https://blog.kakaocdn.net/dn/BVGZe/btshhKHNrfn/FTHpSM57ISGMhOG9uUR9QK/img.png)
- 현재 입력으로만 출력이 나오는 디지털 로직이다.
- 산술논리장치(ALU) , half adders, full adders, multiplexers, encoders, and decoders 등이 있다.
- half adders : 올림 자릿수를 처리하지 못하고 입력이 2개뿐인 가산기
- full adders : 올림 자릿수까지 한번에 사용하는 가산기

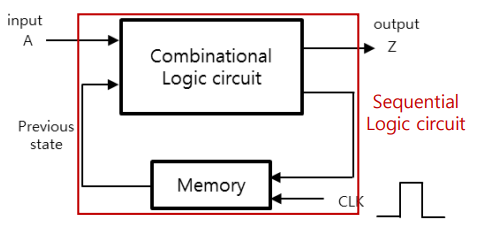

Sequential Logic Circuit 순차 논리 회로
![](https://blog.kakaocdn.net/dn/bd3C3A/btshhIwrnOO/FnJAVyJiCuNPyHdYpgmrn1/img.png)
- 현재 입력과 과거의 입력을 이용해서 출력이 나오는 디지털 로직이다.
- sequential logic circuit(순차 논리)은 상태(메모리)를 가진다는 점
- 조합논리에서는 상태(메모리)가 없다.
- 예시 : TV채널 / 볼륨 변경하기
조합 논리 회로를 설계하는 방법론
- How to design combinatorial logic circuits?
- Two-level Canonical Forms (2단계 정식 양식)
- Programmable Logic Devices (프로그래머블 논리 소자)
- Karnaugh Map (카르노 맵)
Two-level canonical forms
- 모든 조합 논리는 Two-level canonical forms을 이용해서 표현할 수 있다.
- 합의 곱 형식, 곱의 합 형식이 있다.
1. Sum of products(곱의 합 형식)

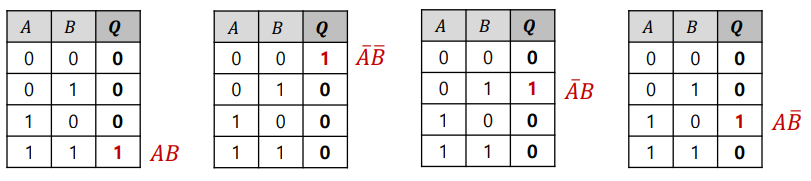

예시
![](https://blog.kakaocdn.net/dn/md8GR/btshjup6klP/gnrc2uCLtYAkkWGBBWjHa1/img.png)
곱의 불린 표현법
![](https://blog.kakaocdn.net/dn/cIl1Xc/btshj4SdLsG/NMG5XKQqi9vhKoM40dzQR1/img.png)
곱의 합 예시
![](https://blog.kakaocdn.net/dn/bi2sRh/btshju4KilQ/9tWhdGWHpYCI4SapiOCxjk/img.png)
특징
- 합의 곱 형식은 SOP라고 불린다.
- 정규분리 형식 또는 최소 확장 이라고 불린다.
- SOP는 2단계 로직이다.
1단계 : 모든 입력 또는 그들의 보수를 곱한다.
2단계 : 그것들을 합한다.
![](https://blog.kakaocdn.net/dn/b9cOHc/btshifN2jkc/aODtfvVsyGT3kLHmeVybFK/img.png)
예시
![](https://blog.kakaocdn.net/dn/c5X06N/btshijvZOpZ/kh9K11vKobW5alZtsJtKy1/img.png)
2. Product of sums (합의 곱 형식)

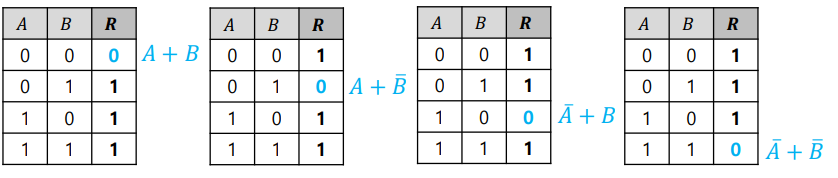

예시
![](https://blog.kakaocdn.net/dn/DHFMe/btshgpw7MVa/8IjWtoS4KLmutUZgtspdok/img.png)
부울방정식 합
![](https://blog.kakaocdn.net/dn/OAsIL/btshjucCUy8/7zKgPb1ChBwR8CRLNiq4lK/img.png)
보수 표현 예시
![](https://blog.kakaocdn.net/dn/pUUZU/btshiE7MZSe/K92wjJt7nNJYSVKktcSkE0/img.png)
특징
- 합계의 곱 (POS)
예시
![](https://blog.kakaocdn.net/dn/cIZHmK/btshhG6sNEG/Y0c1bNB6UNwlvHhjst7ipk/img.png)
Minterm과 Maxterm사이에는 보수관계가 존재한다.
𝑚𝑖 and 𝑀𝑖 are complement each other.
- e.g. The truth table of 𝑚𝑖 is 1, 0, 0, 0, …
- e.g. The truth table of 𝑀𝑖 is 0, 1, 1, 1, …
보수관계 식
![](https://blog.kakaocdn.net/dn/qsb2I/btshi7hBdEY/qXWAnLlDlWZO8ssxs6MFw0/img.png)
진리표
![](https://blog.kakaocdn.net/dn/bdMcA3/btshi7u9hGR/SqkXanSmNK2Rew7HRYcrGk/img.png)
minterm과 maxterm 간의 보수 예시
![](https://blog.kakaocdn.net/dn/pPn6q/btshiiw8Gyt/ktUwXBd0sCHu1aFoNm4FA0/img.png)
minterm 간 보수관계 예시
![](https://blog.kakaocdn.net/dn/8mNBp/btshjcJSWTx/woshGiKJ0IbkGiMi6xLcj1/img.png)
확장관계 정리 그림
![](https://blog.kakaocdn.net/dn/blsFIB/btshi6CZCPv/7g4rYh6BQarilLxkkJXhL1/img.png)
Half adder 디자인
1-bit binary digits 두자리를 추가한다.
- input은 A와 B이고
- output 은 sum(S)과 carry(C)이다.
Full adder 디자인
Programmable Logic Devices
- Programmable logic device (PLD)
- 재구성 가능한 디지털 회로에 사용되는 전자 부품이다.
- e.g. PROM (in the early age), PLA, PAL, FPGA, …
Programmable ROM (PROM)
- ROM을 lookup table로 사용한다.(input: memory address, output: memory content) – e.g. Full adder implementation using ROM
lookup table(혼자 찾아본거)
Lookup table은 일련의 입력 값과 각 입력 값에 대응하는 출력 값을 가지고 있으며, 입력 값을 검색하여 해당하는 출력 값을 찾아낼 수 있습니다. 예를 들어, 8비트 이진수의 모든 조합에 대해 미리 계산된 결과 값을 저장하는 Lookup table을 사용하여 이진수 연산을 수행할 수 있습니다.
Lookup table은 검색과 변환 작업을 빠르고 쉽게 수행할 수 있으며, 큰 양의 데이터를 처리하는 데 유용합니다. 하지만, 메모리 공간을 많이 차지하고, 모든 가능한 입력 값에 대한 출력 값을 미리 계산해야 하기 때문에, 저장 공간이 큰 문제와 미리 계산해야 할 출력 값이 많은 문제가 있습니다.
Programmable logic array (PLA)
AND게이트 플레인과 OR게이트 플레인 세트가 있는 프로그래밍 가능 논리 소자이다.
PAL 및 GAL에는 프로그래밍 가능한 AND게이트 평면이 있지만 고정된 OR 게이토ㅡ 평면도 같이 있다. → 재구성 가능성은 낮지만 빠르고 저렴하다.
제품 합산(SOP) 양식을 직접 구현할 수 있다.
예시 그림
![](https://blog.kakaocdn.net/dn/bL20cT/btshhKA2zSv/H7GcHLUJJdhZbrK1f6DRJK/img.png)
직접 구현하기 예시
![](https://blog.kakaocdn.net/dn/bTH8Q0/btshh64Q9j6/NziDicFd8upL1KX2o7C7kK/img.png)
![](https://blog.kakaocdn.net/dn/sTU4R/btshkzxG6Fq/BJbm6OsU3YF6oqcJG7TIq0/img.png)
카르노 맵 (K-map)
- 주어진 진리 테이블에서 단순화된 부울 방정식을 도출하는 체계적인 방법이다.
- K-map은 1비트만을 변화시켜서 표시할 수 있다.
- 변수가 6개 이상인 부울 방정식은 k-MAP으로 표현할 수 없다.
- 2-4변수 : 2D kmap, 5-6 변수 : 3D k-map(난이도 높음)
K-맵 설계 절차
1. 주어진 진리 테이블을 인접한 요소가 1비트 변화(~ 회색 코드)를 갖는 K-맵으로 표현합니다.
- SOP 양식의 경우 1(1로 표시)과 관심 없음(X로 표시)에만 체크합니다.
2. 너비와 높이가 짝수(또는 1)인 가장 크게 연결된 직사각형 그룹을 찾습니다.
3. 가장 큰 직사각형 그룹을 단순화된 부울 방정식으로 작성합니다.
변수 2개 예시
![](https://blog.kakaocdn.net/dn/bfc2WT/btshiGdrM4X/KVTAj8kAOUKe5iTf7Je0ck/img.png)
변수 3개 예시
- 예시 1
![](https://blog.kakaocdn.net/dn/bJGbjb/btshh89qlyv/gUEWwgwWuiTYbkX96L7N7K/img.png)
- 예시2
![](https://blog.kakaocdn.net/dn/braUOb/btshj4knqeI/tpZ2sxe8CLCnnXetrlaTvK/img.png)
숫자 표기 K-map 연습
![](https://blog.kakaocdn.net/dn/5abkM/btshh7bFzdJ/mXSofCu0CdpUYQo0KRUQa0/img.png)
- K맵으로 디자인하기
